Pada kali ini saya akan menjabarkan proses pertukaran infomasai pada perintah PING.sebagian kita ketahui,cara mengeping dari PC satu ke PC lainnya itu begitu mudah dengan melakukan PING dari PC1 ke PC yang lain hingga PC1 dan PC lainnya meREPLY dari destination PC tujuan. maka sudah tersambung dengan pc tersebut. jika kita lihat lebih dalamnya, yang terjadi adalah terjadinya sebuah proses dimana source pc (pc yang melakukan ping) akan mengirimkan packet terlebih dahulu kepada seluruh pc yang ada di jaringan lokal, lalu kemudian destination pc (pc tujuan) akan membalas dengan packet kembali dan destination PC akan memberi informasi tentang mac address PCnya dimanakah ia berada.
Untuk lebih jelasnya silahkan lihat simulasi berikut. Pada kali ini, saya mengunakan aplikasi GNS3.
Pertama bukalah aplikasi GNS3
.
Setelah itu ikuti seperti gambar diatas.
1. klik + shift gambar vpcs dan drag ke tengah.
2.setelah itu pilih berapa pc yang di inginkan.
pada gambar ini saya sedang memilih berapa pc yang akan saya pakai untuk memproses ping.
ini adalah gambar setelah tadi kita memilih berapa pc yang akan kita pakai.
setelah itu ikuti perintah gambar di atas.
1.tekan gambar Ethernet switch.
2.lalu drag gambar tersebut ke tengah.
3. setelah itu tunggu sebentar untuk memproses.
4.hasilnya akan terlihat seperti gambar di atas.
Ikutilah perintah gambar diatas.
1. klik gambar kabel koneksi.
2. lalu drag dan bawa ke tengah seperti gambar di atas.
3. lalu klik gambar sw1 dan pilih yang ke satu.
4. setelah itu sambungkan kabel tersebut ke gambar.
5. klik"ethernet0".
pada gambar di atas ini adalah sesi di mana kita akan melakukan penyambungan antara pc1 sampai pc4 melalui switch.
inilah gambar setelah kita menyambungkan semua pernagkatnya.
ikuti perintah gambar di atas.
1. klik gambar yang berwarna hijau yg telah di tentukan.
2. lalu tunggu sebentar sampai kabel tersebut berwarna hijau.
pada gambar di atas ini sedang melakukan persiapan untuk mengconfig semua pc.
ikuti perintah di atas.
1. klik kanan pc1.
2. lalu pilih console
3. tunggu sampai keluar console nya.
4. lalu ikuti kembali perintah yang sebelumnya dari pc2 sampai pc4.
pada gambar di atas ini adalah sesi dimana kita akan membuka console terhadap pc yang kita buat.
gambar di atas adalah semua console yang telah kita buat,cobalah rapikan seperti gambar di atas agar lebih mudah untuk menconfignya.
Ikuti perintah gambar di atas.
1. buatlah ip pada console PC1 dengan cara seperti di atas
contoh : ip 10.10.10.1 setelah itu klik enter.
2. setelah itu ikuti perintah di atas seperti ini.
pada pc2 contoh : ip 10.10.10.2
pada pc3 contoh : ip 10.10.10.3
pada pc4 contoh : ip 10.10.10.4
pada gambar di atas ini bertujuan untuk memberikan ip pada masing masing pc agar dapat bisa dikenali saat melakukan proses PING.
ikuti perintah gambar di atas ini.
1. klik kanan pada gambar switch.
2. lalu klik capture.
pada gambar di atas ini untuk membuka wireshark dengan cara klik capture, wireshark di gunakan mengcapture proses pengiriman data.
pada gambar di atas ini adalah pilihan port yang tadi kita lakukan sebelumnnya.
ikuti perintah gambar di atas.
1. pilih salah satu port yang tersedia atau pilih semunya jika ingin mengetahui semua yang dilakukan saat proses PING berlangsung.

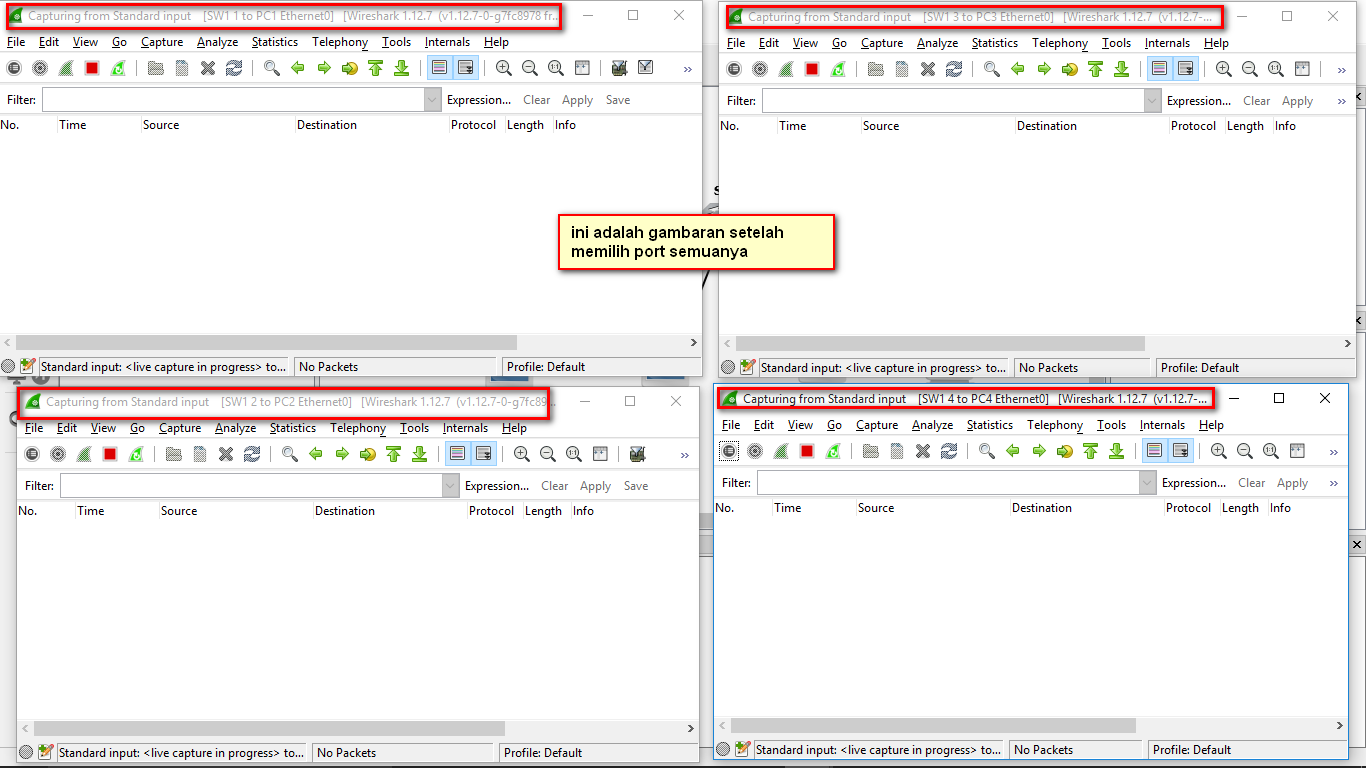

gambar di atas adalah semua port yang telah kita buka.aplikasi ini berguna untuk melihat semua proses PING saat berlangsung secara detail.
ikuti perintah gambar di atas.
1. coba ping dari PC1 ke PC2 sampai PC4 dengan cara.
dengan cara: PING PC2 : ping ip 10.10.10.2
PING PC3 : ping ip 10.10.10.3
PING PC4: ping ip 10.10.10.4
2. lalu cobalah kembali PING dengan PC yang berbeda.
pada gambar di atas ini adalah cara memberikan dan bertukar informasi berupa packet.
pada gambar di atas ini adalah proses yang telah kita lakukan di saat mengePING dari PC1 sampai PC4
Pada gambar di atas, terdapat jenis packet ARP. Lalu mengapa seluruh pc mendapatkan packet ARP? Packet ARP didapatkan karena untuk mencari alamat mac address yang di ping. Jika sebuah pc melakukan ping maka ia akan membroadcast kepada seluruh pc yang ada pada jaringan lokal dan masing masing pc akan mendapatkan broadcast yang sama.Pada packet tersebut, terdapat sebuah pesan yang berarti "Siapa yang mempunyai (destination IP)? Tell (source IP)". Pada pesan tersebut, src pc menanyakan siapa yang mempunyai (destination ip) dan jika ada ip address tersebut dalam jaringan lokal, beritahu source IP.
dan pada packet ARP terdapat yang bukan berguna untuk membroadcast,tetapi untuk mengirim informasi destination IP, destination IP memberikan informasi kepada source IP bahwa destination IP mempunyai PC dengan MAC address sekian. MAC adress ini digunakan agar PC dapat mengenali satu dengan yang lainnya di karenakan PC jika dibuat lokal tidak akan langsung mendapatkan MAC address terhadap masing masing PC.
dan pada materi pertukaran informasi pada perintah PING telah selesai, jika ada masalah silahkan komentar saja.
